В процессе разработки проектной документации переодически появляются задачки импорт и экспорта данных из эксель в автокад и обратно. Для решения этих задач на текущий момент накопился достаточно различный инструментарий. При этом далековато не постоянно 1-ое и вроде бы очевидное решение — верно. Попытаемся разобраться в этом вопросе:

Самый стремительный и обычный метод экспорта таблиц из AutoCAD в Excel состоит из 2-ух действий:

Из автокада в эксель — экспорт

  • Выделяем таблицу и жмем правую кнопку мыши, в появившемся окне избираем «Экспорт».
  • В диалоговом окне «Экспорт данных» избираем папку, куда мы желаем сохранить таблицу. Задаем таблице имя и сохраняем. Готово!

В папке, которую мы указали, создался файл Excel с таблицей. Таковым образом, мы выгрузили данные из таблицы Автокада в Эксель и можем их далее редактировать. Но ежели нужно, чтоб эта таблица правилась и в Автокаде, и в Экселе, то этот вариант не подступает, т.к. он не связывает эти таблицы. Не считая того, таковой экспорт данных заносит в Эксель лишь сами данные, а шрифт, границы таблицы и прочее сбивается.

Импорт в Эксель

Во вкладке «Рисование» избираем «Таблица».

В диалоговом окне «вставка таблицы» ставим галочку напротив «На базе связи с данными» и на данной нам же строке кликаем на клавишу «Вызов диалогового окна Диспетчера связей с данными».

В появившемся диалоговом окне нужно Создать новейшую связь с данными Excel.

Вводя имя связи с данными лучше показать сущность данных (название таблицы).

После что требуется указать путь к файлу с данными данными. В диалоговом окне «Выбор связи данных» возникла новенькая строка с указанными именованием. Избираем ее и жмем ОК.

Снова жмем ОК в окне «Вставка таблицы» и вставляем таблицу кликая на рабочем поле Автокада.



elenaAutoCADАвтокад, таблицы, Эксель

Сделать таблицу AutoCAD из таблицы Excel либо как вставить значения из таблицы Excel в таблицу AutoCAD.

Уроков на это тему чрезвычайно много в вебе, но как указывает практика, не все почему-либо сиим пользуются.

Можно было и не писать этот урок, но не так давно столкнулся со последующей “проблемой”: выслал 3 ведомости в Excel в один проектный институт (с этических суждений именовать не буду). В связи со сроками, им необходимо было оперативно их выдать в собственном проекте (то есть, взять мой проект, вставить еще один лист, на котором расположить 3 таблицы, вписать свои фамилии и выдать заказчику). Но, заказчик на 2-ой день позвонил мне и попросил разобраться в сложившейся ситуации. Как оказалось, проектировщики до сих пор не смогли вставить таблицы. Потому, напишу маленький урок.

Как сделать таблицу AutoCAD из таблицы Excel

В качестве примера возьмем таблицу Excel.

Вызываем окно Вставка таблицы(переходим на вкладку Аннотациии нажимаем на клавишу Таблицаили вводим команду _table).

В появившемся окне Вставка таблицы избираем пункт На базе связи с данными и жмем на клавишу сбоку (или избираем из выпадающего перечня Запуск Диспетчера связей с данными…).

Покажется окно Выбор связи данных в котором избираем Создайте новейшую связь с данными Excel.

В появившемся окне Ввод имени связи с данными задаем хотимое имя (например, test). Жмем клавишу ОК.

Покажется окно Новая связь с данными Excel в котором жмем на клавишу около выпадающего перечня для выбора файла.

Избираем наш файл и нажимаем клавишу Открыть.

Покажется опять окно Новая связь с данными Excel в котором можно указать доп характеристики связи и задать тип пути. Можно просто бросить как есть и надавить клавишу ОК.

Жмем в появившемся окне Выбор связи данных клавишу ОК.

И в появившемся окне Вставка таблицы жмем клавишу ОК.

Указываем точку вставки таблицы на чертеже.

Таблица AutoCAD из значениями таблицы Excel вставлена на чертеж.

Как видите, все достаточно просто.

Читайте также  Нет локальной сети нет интернета. Как устранить проблему сетевых или интернет подключений в Windows?

Ежели у Вас появились вопросцы по данному уроку – задавайте!

Как вставить таблицу из excel в autocad

В данной нам статье Вы узнаете, как сделать таблицу с помощью Excel и вставить ее в AutoCAD, а также как в предстоящем ее редактировать.

Этот метод заключается в том, что всю таблицу мы создаем в програмке Excel, а позже вставляем ее на чертеж. Редактирование таблиц также происходит с помощью Excel.

Данный метод считается одним из самых комфортных и стремительных, так как таблицы Excel просто редактируются, в их комфортно работать со значениями в ячейках и вести различного рода подсчеты.

Необходимо держать в голове, что ячейки в Excel измеряются не в миллиметрах, как в AutoCAD, а знаках (измеряется ширина ячейки) и пунктах (измеряется высота ячейки). Ниже представлена таблица, с помощью которой Вы можете перевести знаки и пункты в миллиметры чертежа.

  • В качестве примера, будем создавать Спецификацию согласно ГОСТ:

Создаем новейший документ (таблицу) в Excel. Вводим в ячейки требуемые значения: Поз., Наименование, Кол., Масса ед., кг., задаем высоту и стиль шрифта

  1. Принимаем, что у нас под шапкой таблицы будет еще 5 строк. Сейчас выделяем ячейки таблицы и указываем ее границы, жмем на кнопку Все границы
  2. Делаем внешнюю границу таблицы наиболее толстой, для этого жмем на клавишу Толстая наружная граница

Переходим к настройке ширины и высоты нашей таблицы. Нам нужно перевести размеры ячеек в таблице Excel в миллиметры чертежа. Для этого воспользуемся выше упомянутой таблицей для перевода знаков/пунктов в миллиметры.

Ширина первого столбца (Поз.) нашей таблицы 10мм, а в знаках это будет 6 символов (0,6*10=6). Высота ячейки с текстом Поз., Наименование, Кол., Масса ед., кг. — 15мм, в пунктах это будет — 39,75 пт (2,65*15=39,75).

  • Задаем приобретенные данные для первого столбца, для этого: выделяем весь столбец, кликаем по нему правой клавишей мыши и избираем из перечня Ширина столбца…
  • В появившемся окне Ширина столбца… вводим в поле значение 6
  • Теперь выделяем первую строку, кликаем по ней правой клавишей мыши и избираем из перечня Высота строки…
  • В появившемся окне Высота строки… вводим в поле значение 39,75
  • Вот что у нас получилось:
  • Теперь настраиванием все другие строчки и столбцы, переводя единицы размеров Excel в миллиметры чертежа. Указав все размеры, получаем последующий вид таблицы
  • Остался еще один штришок, перейдите на вкладку Разметка таблицы — Характеристики листа и снимите галочку Вид
  • Наша таблица готова, сейчас вставляем ее на чертеж в AutoCAD. Выделяем всю таблицу в Excel, жмем сочетание клавиш Ctrl+C (Копировать) либо кликаем правой клавишей мыши, и избираем Копировать
  • Теперь заходим в AutoCAD и жмем сочетание кнопок Ctrl+V  (Вставить)  (или Правка — Вставка, либо правая клавиша мышки и Буфер обмена — Вставить
  • и указываем точку вставки. Таблица вставлена в AutoCAD
  • Для того чтоб отредактировать данную таблицу нужно сделать следующее: выделяем нашу таблицу, кликаем правой клавишей и избираем из перечня OLE — Открыть
  • Вы попадаете опять в редактор программы Excel, в котором делаете с таблицей все, что Для вас необходимо. Опосля конфигураций — просто закрываете Excel и видите, что в AutoCAD возникли Ваши правки
  • Как видите, это чрезвычайно увлекательный и гибкий метод сотворения и вставки таблиц в AutoCAD.
  • Также, есть и остальные методы для сотворения и вставки таблиц на чертеж, о которых Вы сможете прочесть, перейдя по ссылке в статьи: Несколько методов сотворения таблиц в AutoCAD.
  • Способов есть много, а вот каким воспользоваться — выбор остается за Вами.
Читайте также  Как оцифровать старые фотографии. Как оцифровать фотопленку в домашних условиях

http://sapr-journal.ru/uroki-autocad/sozdanie-i-vstavka-tablic-v-autocad-s-pomoshhyu-excel/

Создать таблицу AutoCAD из таблицы Excel. Вставка таблицы на базе связи с данными

Сделать таблицу AutoCAD из таблицы Excel либо как вставить значения из таблицы Excel в таблицу AutoCAD.

Уроков на это тему чрезвычайно много в вебе, но как указывает практика, не все почему-либо сиим пользуются.

Можно было и не писать этот урок, но не так давно столкнулся со последующей «проблемой»: выслал 3 ведомости в Excel в один проектный институт (с этических суждений именовать не буду).

В связи со сроками, им необходимо было оперативно их выдать в собственном проекте (то есть, взять мой проект, вставить еще один лист, на котором расположить 3 таблицы, вписать свои фамилии и выдать заказчику). Но, заказчик на 2-ой день позвонил мне и попросил разобраться в сложившейся ситуации.

Как оказалось, проектировщики до сих пор не смогли вставить таблицы. Потому, напишу маленькой урок.

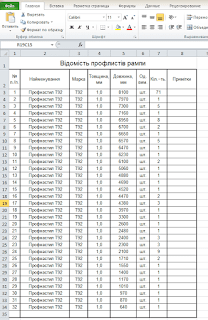

В качестве примера возьмем таблицу Excel.


Вызываем окно Вставка таблицы (переходим на вкладку Аннотации и нажимаем на клавишу Таблица либо вводим команду _table).

В появившемся окне Вставка таблицы избираем пункт На базе связи с данными и жмем на клавишу сбоку (или избираем из выпадающего перечня Запуск Диспетчера связей с данными…).

Покажется окно Выбор связи данных в котором избираем Создайте новейшую связь с данными Excel.

В появившемся окне Ввод имени связи с данными задаем хотимое имя (например, test). Жмем клавишу ОК.

Покажется окно Новая связь с данными Excel в котором жмем на клавишу около выпадающего перечня для выбора файла.

Избираем наш файл и нажимаем клавишу Открыть.

Покажется опять окно Новая связь с данными Excel в котором можно указать доп характеристики связи и задать тип пути. Можно просто бросить как есть и надавить клавишу ОК.

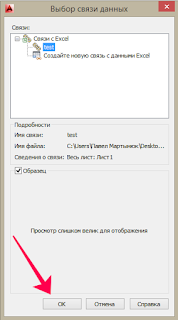

Жмем в появившемся окне
Выбор связи данных клавишу ОК.

И в появившемся окне Вставка таблицы жмем клавишу ОК.

Указываем точку вставки таблицы на чертеже.

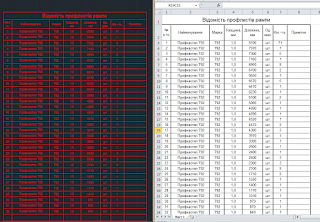

Таблица AutoCAD из значениями таблицы Excel вставлена на чертеж.

Как видите, все достаточно просто.

Ежели у Вас появились вопросцы по данному уроку — задавайте!

http://roof-facade.blogspot.com/2017/08/sozdat-tablicu-AutoCAD-iz-tablicy-Excel.html

Как скопировать чертеж DWG на лист Excel в векторном формате

Если перед Вами стоит задачка перенести чертеж DWG формата на лист Excel в векторном формате как набросок Microsoft Office, с следующим вероятным применением “украшательств” из способностей средств рисования самого Office, и вставкой в документ Excel либо презентацию PowerPoint, то нижеприведенное управление поможет Вам.
Сам формат чертежей DWG чрезвычайно всераспространен в среде проектировщиков и инженеров, берет свое начало от разработок компании Autodesk и их всемирно известной САПР AutoCAD.

Читайте также  Как посмотреть вместо точек пароль. Как посмотреть пароль если он скрыт точками?

Так как AutoCAD стоит чрезвычайно огромных средств, мы будем применять бесплатный аналог от русского производителя – програмку NanoCAD. Для регистрации собственной лицензии Для вас нужно будет зарегистрироваться на веб-сайте в личном кабинете. Регистрация обычная и стремительная, на российском языке, с хорошими инструкциями.

Для юзеров AutoCAD либо его аналогов, который также поддерживают работу с чертежами в DWG формате, метод действий будет аналогичный, просто Вы работаете с иной САПР.

1.    Итак, открываем наш DWG файл в CAD программе.

2.    С помощью мыши выделяем все нужные элементы чертежа и копируем их в буфер обмена – как традиционно в Windows, CTRL+C.

3.    Открываем лист Excel, жмем CTRL+V, лицезреем последующую картину.

Чертеж вроде вставился, но он некий половинчатый, либо скажем его видно процентов на 75 и непонятно что далее. 4.    На данном шаге Для вас необходимо определиться, какой размер должен занимать данный векторный набросок у Вас на листе Excel, или в Вашей следующей презентации PowerPoint. За верхний левый либо нижний правый угол вставленного векторного рисунка можно пропорционально по ширине и высоте поменять его размеры. Это принципиальный момент вот почему — в данный момент векторный набросок является сгруппированным, и его соотношение линий и высоты текста правильное и пока постоянное. 5.    Для чистоты опыта незначительно увеличим данный векторный набросок, потом наведем указатель мыши и выберем в контекстном меню нажатием правой клавиши мыши команду «Разгруппировать»

6.    Показаться запрос на преобразование векторного рисунка в набросок Microsoft Office, жмем клавишу «Да».

7.    Лицезреем итог первой разгруппировки – преобразование в набросок Microsoft Office, для удобства на скриншоте мало уменьшили масштаб просмотра листа Excel до 85%. Набросок из чертежа стал вполне видимым.

8.    Наш набросок пока еще сгруппированный, применим к нему украшательство из способностей самого Excel – в меню “Формат” избираем “Эффекты фигур” — “Рельеф”. Данный эффект взят просто для наглядности изучаемого нами метода.

 9.    Все полосы векторного рисунка получили маленький рельеф, в особенности отлично он виден на размерных стрелках зеленоватого цвета. Масштаб в Excel специально увеличен до 130%. Что стало видно – размерные стрелки стали выходить за вертикальные размерные полосы. Так как наш набросок векторный, это просто исправить.

10.    Пока набросок сгруппированный, редактор векторных рисунков Microsoft Office не даст работать со стрелками раздельно, необходимо набросок еще раз разгруппировать. Создадим это – увидим последующую картину.

11.    Все векторные объекты, вложенные в сгруппированный набросок, стали доступны для отдельного редактирования. Нажимаем клавишу Esc, выделение объектов снимется, и будем выбирать наши смещенные стрелки для их перемещения. Еще сильнее увеличим масштаб, процентов та до 300% и с помощью клавиатурных клавиш “Влево” и “Вправо” сместим стрелки. Выбор пары объектов осуществляется с помощью клавиши Shift.

12.    Опосля конфигурации позиций стрелок – лицезреем результат.

13.    Поработаем еще мало с текстом, наложим на него эффект тени, к примеру.
